A-NULL Add-Ons für Archicad: Hilfe
Über die A-NULL Add-Ons
Die A-NULL Add-Ons für Archicad sind eine Sammlung nützlicher Archicad-Erweiterungen, die im Zusammenspiel mit der A-NULL Bibliothek zum Einsatz kommen.
Die A-NULL Add-Ons enthalten folgende Erweiterungen:
- ODS (Objekt-Daten-Schani) ermöglicht es, eine Auswertung mittels Publisher in die eingebettete Bibliothek zu sichern und Objekte zu aktualisieren.
- Clusterobjekt auflösen ermöglicht es, bestimmte Objekte wie z.B. die Brandmeldergruppe in einzelne Objektbestandteile zu zerlegen und somit zu einzeln bearbeitbaren Objekten zu machen.
- Mehrschicht-Datei aktualisieren dient dazu, Objekten der A-NULL Bibliothek die Möglichkeit zu gewähren, auf die mehrschichtigen Bauteile in Archicad zuzugreifen.
Installation
- Beenden Sie Archicad bzw. stellen Sie sicher, dass Archicad nicht läuft.
- Führen Sie den Installer der A-NULL Add-Ons für die entsprechende Archicad-Version aus.
- Wählen Sie das Verzeichnis aus, in dem das Add-On installiert werden soll. Es wird der Standard-Installationspfad von Archicad vorgeschlagen. Sollte Archicad in einem anderen Verzeichnis installiert worden sein, so wählen Sie bitte das entsprechende Verzeichnis aus, indem sie auf „Durchsuchen …“ klicken oder den Pfad direkt eingeben.
Nach erfolgreicher Installation können Sie das Dialogfenster mit Klick auf „Fertigstellen“ schließen.

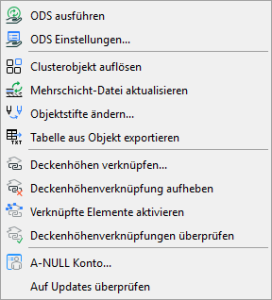

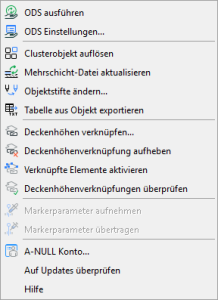

Die Add-Ons stehen nun in Archicad in einem eigenen Menü-Eintrag (A-NULL) zur Verfügung.
Lizenzierung
Um die A-NULL Add-Ons verwenden zu können, benötigen Sie ein gültige A-NULL Clubmitgliedschaft. Sie können Ihre A-NULL Club-Zugangsdaten unter „A-NULL Konto…“ eintragen und überprüfen.
Liegt eine gültige Clubmitgliedschaft vor, wird das Datum der Gültigkeit angezeigt und die A-NULL Add-Ons und A-NULL Bibliothek können verwendet werden.
ODS
Das Archicad-Add-On ODS (Objekt-Daten-Schani) ist eine Archicad-Erweiterung, die es ermöglicht, eine Auswertung mittels Publisher in die eingebettete Bibliothek zu sichern und Objekte zu aktualisieren. Dies ist z.B. hilfreich, wenn man den A-NULL Topstempel oder die Brandschutzplan-Legende verwendet, da die Objekte dadurch mit einem einzigen Befehl aktualisiert werden können.

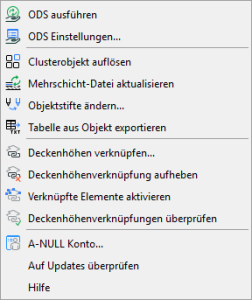

Es muss bereits ein Publisher-Set mit einer Auswertung, die als „Liste“ (.txt-Datei) gespeichert wird, vorhanden sein. Mit dem Befehl „ODS Einstellungen…“ kann gewählt werden, welches Publisher-Set verwendet werden soll. Wurde vor der ersten Ausführung von ODS diese Einstellung nicht vorgenommen, wird die Einstellung im Zuge des Befehls „ODS ausführen“ automatisch aufgerufen.
Mit dem Befehl „ODS ausführen“ werden eine oder mehrere Auswertungen aus dem gewählten Publisher-Set aufgerufen, aktualisiert und das Ergebnis als .txt-Datei in die eingebettete Bibliothek gesichert. Direkt danach wird die Bibliothek aktualisiert und die Objekte werden neu generiert.
Hinweis: Das Add-On unterstützt keine Ordner im Publisher-Set. Die Auswertung muss also in der obersten Hierarchie des Publisher-Sets liegen.
Clusterobjekt auflösen
Das Archicad-Add-On Clusterobjekt auflösen ist eine Archicad-Erweiterung, die es ermöglicht, speziell dafür programmierte Archicad-GDL-Objekte (Clusterobjekte) in Einzelobjekte zu zerlegen.
Clusterobjekte erkennen Sie am Logo in der Objektvorschau.
Markieren Sie ein Clusterobjekt in Archicad, das sie auflösen wollen.
Beachten Sie, dass das Clusterobjekt bearbeitbar sein muss, um es aufzulösen. Das heißt, es muss in Teamwork reserviert sein, darf nicht auf einer gesperrten Ebene liegen oder als Element selbst gesperrt sein.
Mehrschicht-Datei aktualisieren
Dieser Befehl erzeugt und aktualisiert eine Textdatei mit allen Informationen zu den mehrschichtigen Bauteilen in Archicad und speichert diese in der eingebetteten Bibliothek. Bestimmte Objekte (A0_Schichtlistenetikett, A0_Rampe) können dadurch auf diese Information zugreifen. Wenn mehrschichtige Aufbauten hinzugefügt oder verändert werden, muss der Befehl erneut ausgeführt werden.
