A0_Schichtlistenetikett
Allgemeines
Das A0_Schichtlistenetikett zeigt die Schichten von mehrschichtigen Bauteilen an, die bei Bedarf umbenannt werden können. Zusätzlich können Schichten eingefügt werden, um die Dokumentation zu vervollständigen, auch wenn diese nicht Teil des tatsächlichen Aufbaus sind.
Das Etikett bietet eine automatische Summenbildung der Gesamtstärke. Im Kopfbereich kann auf Wunsch nur ein Teil des Aufbaunamens angezeigt werden. Das A0_Schichtlistenetikett kann auch als unabhängiges Etikett eingesetzt werden, wobei in diesem Fall über das „A-NULL Tools“ Add-On auf die mehrschichtigen Bauteile zugegriffen wird.

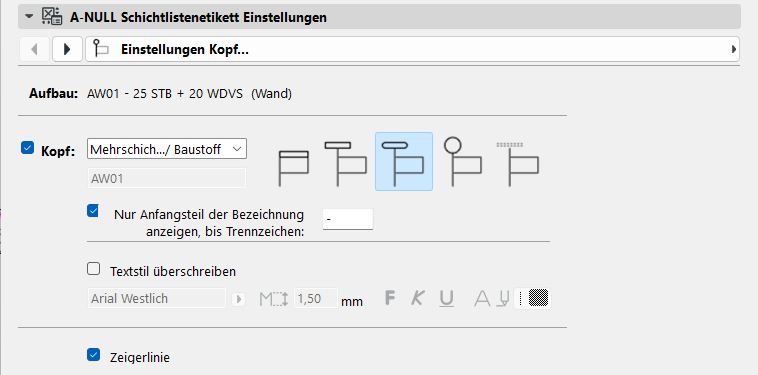

Einstellungen Kopf
Im Bereich Aufbau wird der Name des mehrschichtigen Aufbaus festgelegt. Es wird dabei unterschieden, ob das A0_Schichtlistenetikett assoziativ oder unabhängig platziert wurde:
- Assoziativ: Wenn das A0_Schichtlistenetikett mit einer Wand, einer Decke, einem Dach oder einer Schale assoziativ ist, wird im Einstellungsdialog unter Aufbau der Name des assoziativen mehrschichtigen Bauteils angezeigt.
- Unabhängig: Wenn das Etikett unabhängig platziert wurde, kann an dieser Stelle ein beliebiger mehrschichtiger Aufbau aus der Datei ausgewählt werden, vorausgesetzt, das Add-On „A-NULL Tools“ ist aktiv.

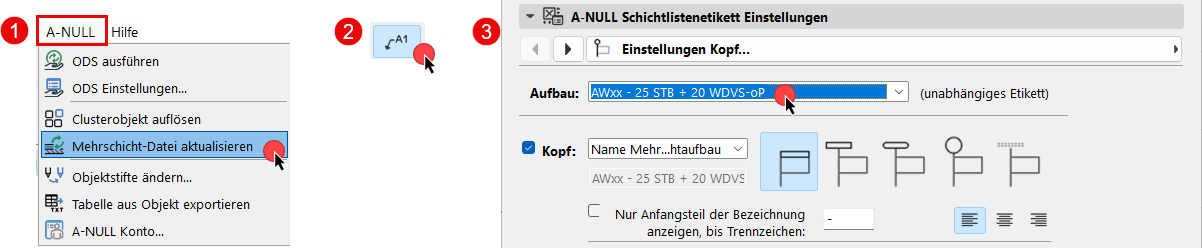

Hinweis: Gegebenenfalls ist eine Aktualisierung mit dem Befehl „Mehrschicht-Datei aktualisieren“ im Add-On erforderlich.
Im Bereich Kopf kann ausgewählt werden, welche Information im Kopf des Etiketts angezeigt wird. Auf Wunsch wird nur der Teil bis zu einem definierten Trennzeichen angezeigt.
Standardmäßig wird der Textstil verwendet, der in der Registerkarte „Textstil“ des Etiketts eingestellt ist. Der Stil des Kopfes kann in diesem Bereich jedoch separat angepasst werden.
Einstellungen Liste
Unter „Einstellungen Liste“ gewählt werden, welche Informationen in der Liste angezeigt werden sollen.
Mit der Option „Schichtfolge umgekehrt darstellen“ lässt sich die Reihenfolge des Aufbaus umkehren. Trennlinien zwischen den Schichten können ein- oder ausgeblendet werden. Außerdem kann die Ausrichtung der Liste sowie die Ausrichtung der Schichten und der Schichtstärken festgelegt werden.
Die Schichtstärken können in den gewählten Einheiten angegeben werden. Mit der Option „Nullwerte anzeigen“ kann festgelegt werden, ob Schichten, wie z. B. Kleber oder Folien, die keine Stärke haben, mit „0,00“ angezeigt werden sollen oder nicht. Ist diese Option deaktiviert, wird in diesem Fall keine Stärke für die Schicht angezeigt.
Wenn die Gesamtstärke des Aufbaus angezeigt werden soll, kann die Option „Gesamtstärke zeigen“ aktiviert werden. Die Bezeichnung kann dabei individuell angepasst werden.

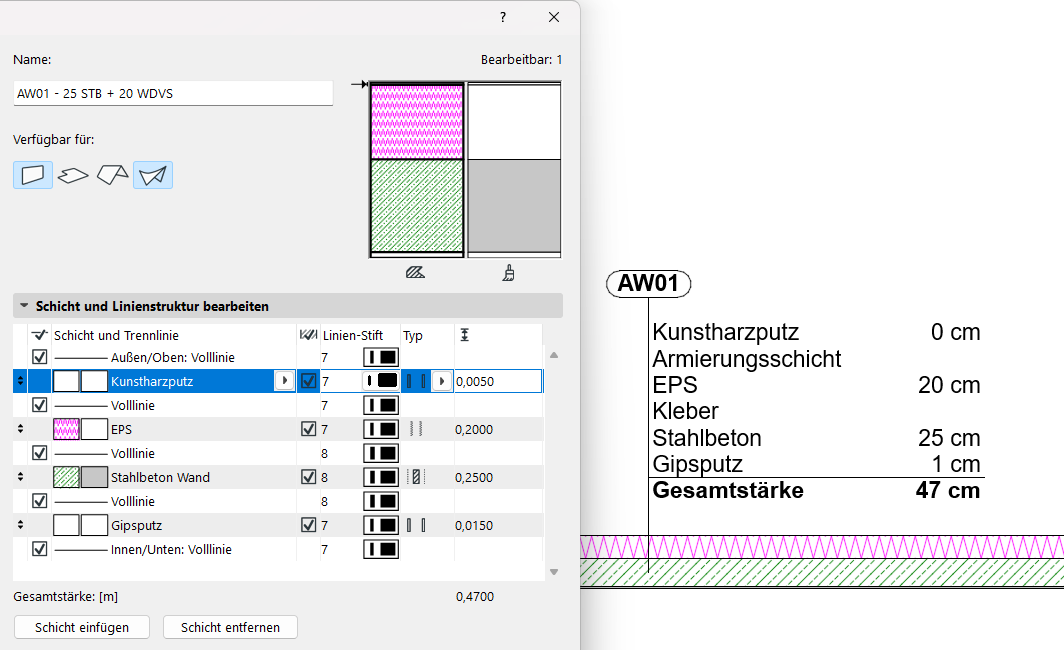

Liste der Schichten
Unter „Liste der Schichten“ werden die einzelnen Schichten des Aufbaus angezeigt. Auf Wunsch können mit dem + Symbol weitere Schichten hinzugefügt werden. Die Bezeichnung und die Schichtstärke müssen dabei manuell eingegeben werden. Um eine hinzugefügte Schicht zu löschen, muss auf das x Symbol in der entsprechenden Zeile geklickt werden.
Falls die Bezeichnung einer Schicht überschrieben werden soll, kann in der jeweiligen Spalte die Optionsbox „Überschreiben“ aktiviert werden.

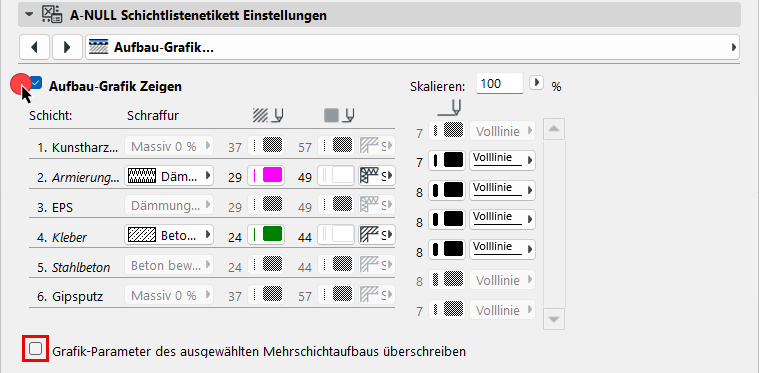

Aufbau-Grafik
Wenn gewünscht, kann eine Aufbau-Grafik angezeigt werden. Für die selbst hinzugefügten Schichten müssen Schraffur, Stift, Schraffur-Ausrichtung sowie der Trennlinien-Stift und -Typ festgelegt werden.
Sollen die übrigen Parameter des ausgewählten mehrschichtigen Aufbaus überschrieben werden, bitte im unteren Bereich das Häkchen „Grafik-Parameter des ausgewählten Mehrschichtaufbaus überschreiben“ aktivieren.
