A0_Höhenabwicklung
Hilfe zur A-NULL Bibliothek

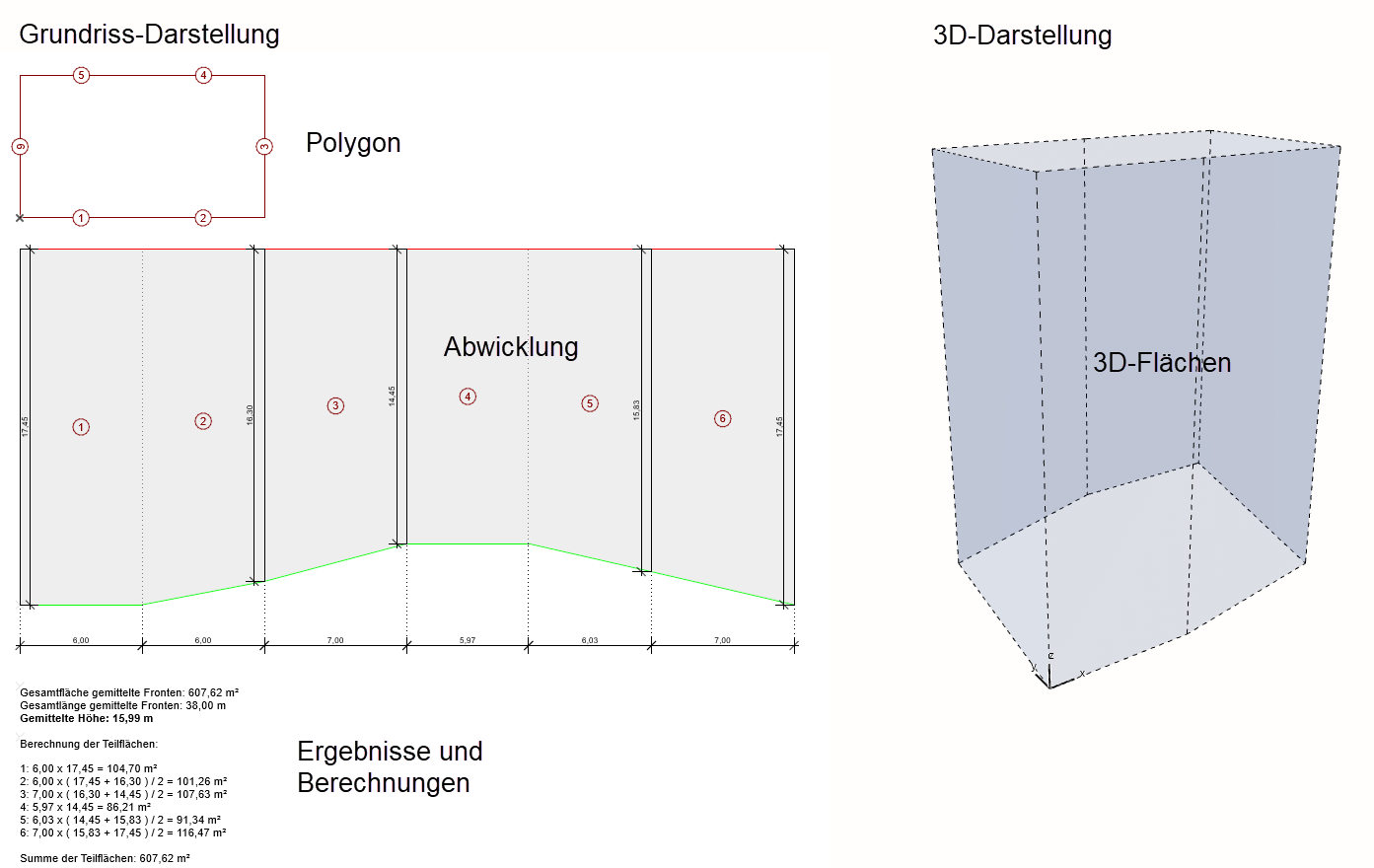

Das Objekt dient zur automatisierten Darstellung von Abwicklungen vertikaler Flächen. Es kann durch die nachvollziehbare Berechnung für Nachweise von Gebäudehöhen oder Geländeveränderungen verwendet werden. Die erforderlichen Höhen können in der auf dem Grundriss dargestellten Abwicklung und im 3D-Fenster bearbeitet werden.
Einstellungen
Grundrisspolygon und Nummer
Unter Grundrisspolygon und Nummer lässt sich die Darstellung des Polygonzuges und dessen Nummerierung definieren. Das Häkchen bei „Nummernfolge bei Null-Flächen automatisch unterbrechen…“ blendet sowohl das Polygonsegment, die Fläche in der Abwicklung als auch die Fläche im 3D automatisch aus. Die ausgeblendete Fläche wird dadurch aus der Berechnung ausgenommen.
Abwicklung
Hier kann die Darstellung für die Abwicklung im Grundriss gewählt werden. Eine negative Fläche entsteht, wenn ein Höhenpunkt an der Oberkante der Abwicklung unter den der Unterkante gesetzt wird.

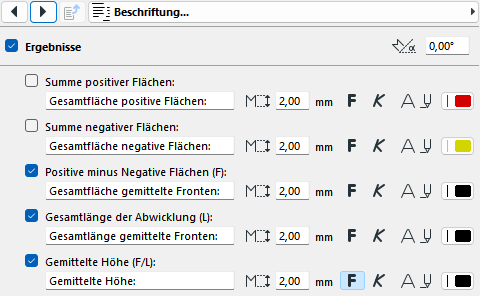

Beschriftung
Bei der Beschriftung können die berechneten Summen der Flächen, die Gesamtlänge und die gemittelte Höhe eingeblendet und formatiert werden. Die Beschriftungstext kann über das jeweilige Feld frei formuliert werden.
Berechnung und Bemaßung
Hier können die nachvollziehbare Berechnung und die automatische Bemaßung eingeblendet und formatiert werden.
3D-Modell
Unter 3D-Modell kann die 3D Darstellung der Kanten und Flächen der Abwicklung ausgewählt werden.
Der Linientyp für 3D und Schnitte/Ansichten kann über die Modelldarstellung gesteuert werden.
Bearbeitung im Grundriss
Bearbeitung des Polygons
An den Enden bzw. Eckpunkten kann der jeweilige Punkt verschoben werden. Wichtig dabei ist, dass in der Pet-Palette „Knotenpunkt verschieben“ gewählt ist.
Verschiebt man den Punkt in der Mitte eines Polygonsegments, so kann dieses Segment parallel verschoben werden, indem man den Punkt annährend im rechten Winkel versetzt…
…oder man kann einen weiteren Punkt in das Polygon hinzufügen, indem man den Punkt auf das Polygonsegment setzt oder über das Polygon hinaus bewegt:
Um einen Punkt zu entfernen, wird dieser einfach auf einen benachbarten Punkt gezogen.
Positionierung der Abwicklung
Die Abwicklung kann über den Hotspot links unten an eine gewünschte Position im Grundriss gesetzt werden. Beim Bearbeiten der Hotspots ist wichtig, dass in der Pet-Palette „Knotenpunkt verschieben“ gewählt ist.
Höhen der Abwicklung
Die Höhenpunkte der abgewickelten Flächen müssen über die jeweiligen Hotspots definiert werden. Der Höhenwert kann sowohl grafisch festgelegt als auch über den Tracker eingegeben werden. Dabei ist der Hotspot links unten die Bezugshöhe 0,00 für alle Punkte.
Mithilfe der Linien auf der linken Seite lassen sich Punkte auf gleicher Höhe gemeinsam bearbeiten.
Wenn die Höhenpunkte der Oberkante, hier die rote Linie, unter die der Unterkante, hier grüne Linie, gesetzt werden, entsteht eine negative Fläche.
Diese dient beispielsweise für den Nachweis von Geländeveränderungen.
Nummerierung und Bemaßung
Jede Fläche der Abwicklung wird, übereinstimmend mit dem Segment des Polygons, nummeriert. Die Position der Nummer in der Abwicklung kann mittels Hotspot geändert werden.
Jeder unterschiedlicher Höhenpunkt wird automatisch mit einer eigenen Bemaßung versehen.
Die Position der Bemaßung kann über den jeweiligen Hotspot definiert werden.
Ergebnisse und nachvollziehbare Berechnung
Sowohl das Textfelder der Ergebnisse als auch das der nachvollziehbaren Berechnung lassen sich über den jeweiligen Hotspot im Grundriss frei positionieren.
Bearbeitung in 3D
In 3D können die Höhenpunkte über die Hotspots bearbeitet werden.
Auch hier muss darauf geachtet werden in der Pet-Palette „Knotenpunkt verschieben“ zu wählen.
Null-Flächen einer Abwicklung ausblenden
Wenn eine Fläche der Abwicklung keine Höhe hat (= Null-Fläche), kann das Segment des Polygons und der Abwicklung automatisch ausgeblendet werden. Hierfür muss das entsprechende Häkchen unter Grundrisspolygon und Nummer aktiviert sein.
Wenn das Segment ausgeblendet ist, wird auch die Nummerierung entsprechend angepasst.
Der entkoppelte Teil der Abwicklung kann anschließend auch separat positioniert werden.
Das Arbeiten mit Null-Flächen ist notwendig, wenn die gemittelte Gebäudehöhe von nicht zusammenhängenden Fassadenflächen eines Gebäudes berechnet werden soll.
