A0_Lichtprisma

Das Objekt stellt ein Lichtprisma vor einer zur Belichtung erforderlichen Lichtöffnung dar, wie z. B. in der OIB 3 gefordert.

Es dient zur Nachweiserbringung, ob für eine Lichteintrittsfläche ein freier Lichteinfall gewährleistet werden kann.

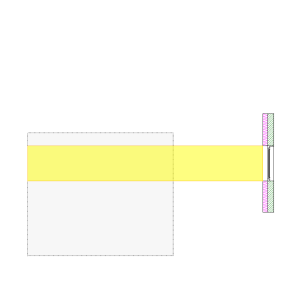

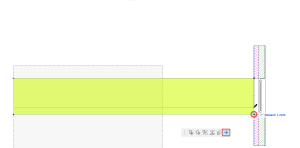

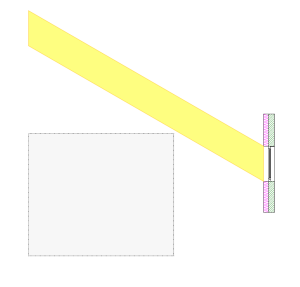

Allgemein kann das Lichtprisma in der horizontalen Achse geschwenkt sowie dessen Höhe und Geometrie (Höhe und Bereite Lichtöffnung) angepasst werden.

Einstellungen

Vorschau und Positionierung

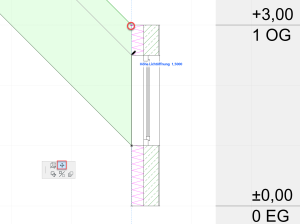

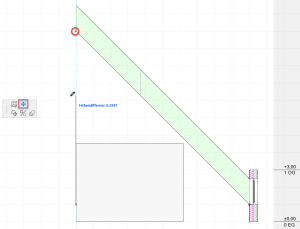

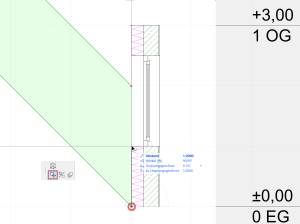

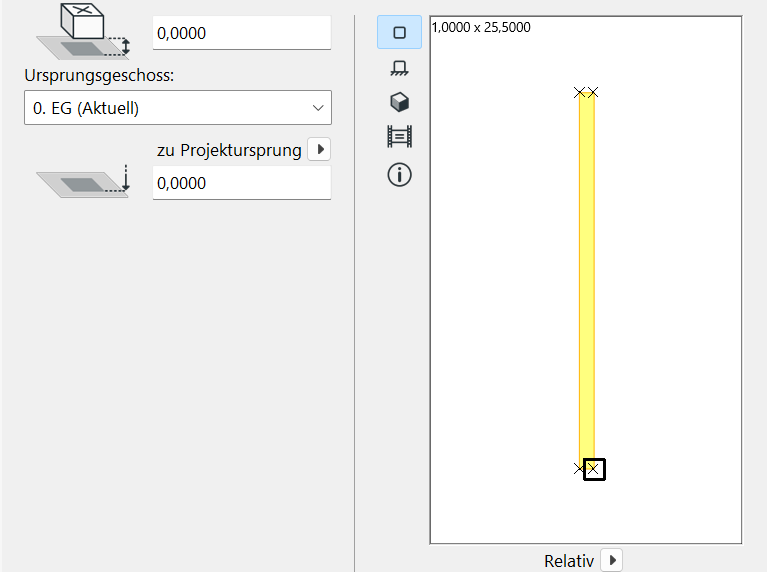

Die grundlegende Höhe des Objekts kann in der Registerkarte Vorschau und Positionierung nummerisch eingestellt werden. Es ist ebenso sinnvoll, eine Anpassung der Höhe mittels Bearbeitung direkt in Schnitt oder Ansicht vorzunehmen.

Abmessung und Darstellung

In diesem Bereich können die wichtigsten Einstellungen zum Objekt selbst getroffen werden.

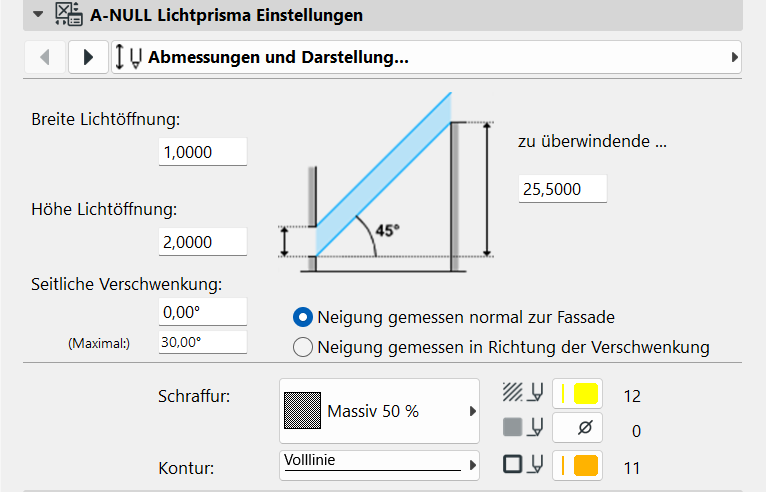

In der linken Hälfte des Einstellungsfensters ist eine Anpassung der Breiten und Höhe der Lichtöffnung als nummerischer Wert festlegbar.

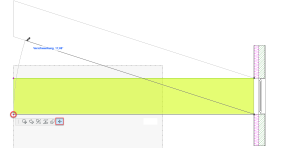

Ebenso kann unter Berücksichtigung eines Maximalwertes die seitliche Verschwenkung in Grad eingetragen werden.
Bei der Werteingabe im rechten Teilbereich zu überwinden… kann der zu überprüfende Abstand zur Fassade eingegeben werden. Dabei wird der Lichteinfallswinkel von 45 Grad zur Horizontalen – gemessen von der Fassadenflucht – berücksichtigt. Die angeführte Skizze hilft bei der Interpretation.
Aus Kompatibilitätsgründen zu früheren Richtlinien kann mit dem Radiobutton Neigung gemessen in Richtung der Verschwenkung das gesamte Prisma verschwenkt werden. Dies beeinflusst die Berechnung maßgeblich.
In diesem Einstellungsbereich kann das Aussehen über Schraffur und Kontur bestimmt werden.
