Das A0_Öffnungsetikett wurde entwickelt, um Öffnungen unterschiedlichster Art zu beschriften.
Öffnungsform:
Je nach Öffnungsform werden unterschiedliche Werte der Dimension verfügbar. Die Öffnungsform kann manuell oder automatisch bestimmt werden. Für die automatische Bestimmung ist eine spezielle Eigenschafft notwendig. Dazu mehr unter Punkt “A0-Öffnungsform”.
Bezugshöhe:
Die Bezugshöhe definiert die Referenzebene, zu der sich die Höhenwerte beziehen.
Wertdefinition:
In den Zeilen 1-3 ist es jeweils möglich, bis zu vier Werte nebeneinander anzeigen zu lassen. Diese können individuell aus der Dropdownliste ausgewählt werden. Dabei werden alle Dimensionen und Höhenwerte aus der etikettierten Öffnung gelesen. Damit auch die Tiefe automatisch ausgelesen wird, ist eine spezielle Eigenschaft erforderlich. Dazu mehr unter Punkt A0-Öffnungstiefe.
Bei jedem Wert ist es möglich, ein individuelles Präfix voranzustellen.
Für die Bezeichnung gibt es dafür schon einen Auswahlliste. Hier kann allerdings trotzdem ein individueller Wert eingestellt werden.
Format:
Das Zahlenformat kann für Dimensionen und Höhenwerte unterschiedlich definiert werden. Folgende drei Auswahlmöglichkeiten sind vorhanden:
Es kann mit der Checkbox „Hochgestellt 5“ auf halbe Zentimeter gerundet werden. Sie wird aktiv, sobald ein Format auf „cm“ oder „m“ gestellt wird.
Die Checkbox „Positive h mit +“ bewirkt, dass positive Höhenwerte ein „+“ als Vorzeichen bekommen.
Ankerpunkt:
Mit dem Ankerpunkt wird sowohl der Einfügepunkt des Etikettes als auch der Fixpunkt, von dem aus sich das Format des Etiketts ändert, definiert.
Eigenschaften für das A-NULL Öffnungsetikett
Wie in den Hinweisen des A-NULL Öffnungsetiketts beschrieben, kann das Etikett automatisch die Öffnungsform und die Öffnungstiefe bestimmen, wenn die erforderlichen Eigenschaften in der Öffnung vorhanden sind. Folgende Eigenschaften werden benötigt:
Die benötigten Eigenschaften können hier heruntergeladen werden, um dann mittels Eigenschaften-Manager in Archicad importiert zu werden.
A0-Öffnungsform
In diese Eigenschaft kann über eine Berechnung der Wert „Form“ der Öffnung eingetragen werden. Dadurch wird die Öffnungsform im A-NULL Öffnungsetikett automatisch befüllt.
Wichtig ist, dass der Name der Eigenschaft exakt „A0-Öffnungsform“ lautet und der Datentyp „Zeichenfolge“ ist.

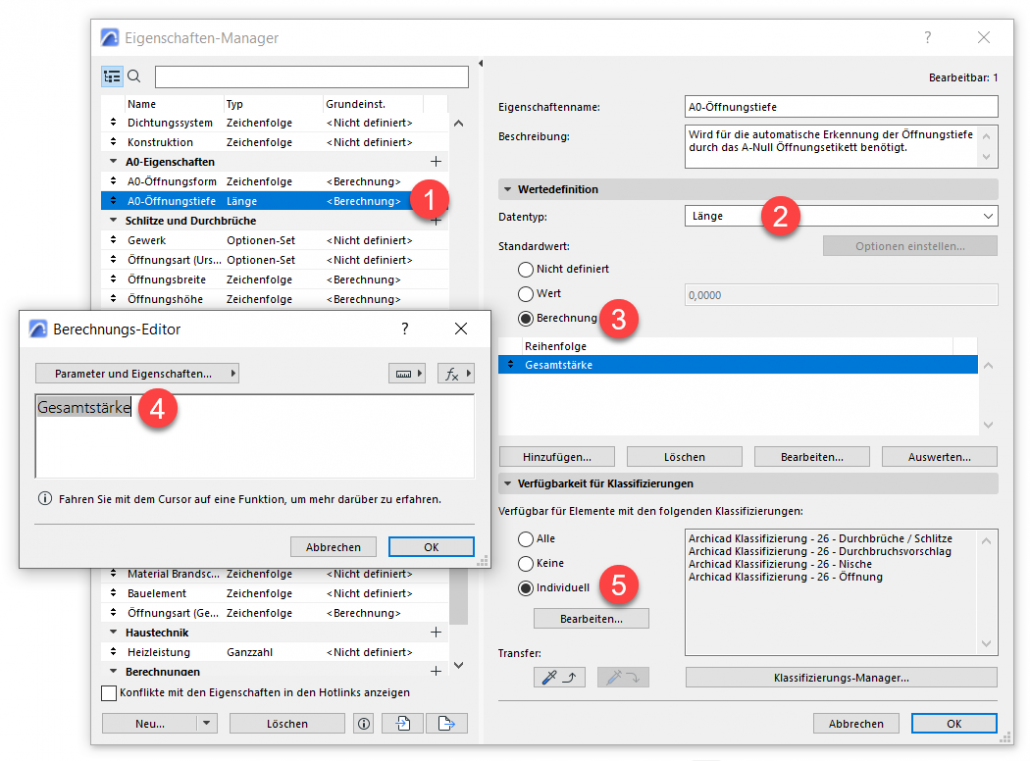

A0-Öffnungstiefe
In diese Eigenschaft kann über eine Berechnung der Wert „Gesamtstärke“ der Öffnung eingetragen werden. Dadurch wird der Wert „Tiefe“ im A-NULL Öffnungsetikett automatisch befüllt.
Wichtig ist, dass der Name der Eigenschaft exakt „A0-Öffnungstiefe“ lautet und der Datentyp „Länge“ ist.
