A0_Türmarker
Der A-NULL-Türmarker bietet eine Vielzahl von Vorteilen und eignet sich für diverse Anforderungen. Mit erweiterten Formatierungsoptionen und zusätzlichen Feldern ermöglicht er eine präzise Anpassung an spezifische Projektbedürfnisse. Die Möglichkeit der Verknüpfung vertikaler Werte auf Deckenelemente sowie flexible Bezugshöhen sorgen für eine dynamische Integration in das Modell. Zudem ist der Türmarker global über die Modelldarstellung steuerbar, wodurch eine einfache Verwaltung ermöglicht wird. Die freie Zuweisung unterschiedlicher Werte bietet zusätzliche Anpassungsmöglichkeiten und erhöht die Effizienz im Planungsprozess, da bei Türen nun auch ohne assoziativen Etiketten alle erforderlichen Informationen angezeigt werden können – und das unabhängig vom Maßstab.
Einstellungen

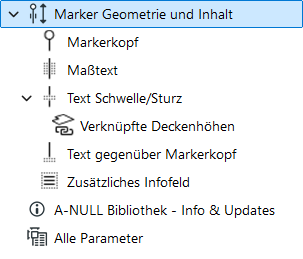

Je nach aktivierten Optionen stehen unterschiedliche Bereiche zur Bearbeitung des A-NULL Türmarkers zur Verfügung.
Grundsätzlich gilt, dass all diese Einstellungen global in der Modelldarstellung definiert werden können. In der Anleitung wurde in den A0 Türmarker Einstellungen unter Marker Geometrie und Inhalt eingestellt, dass die Tür nicht nach der Modelldarstellung sondern individuell gesteuert wird.

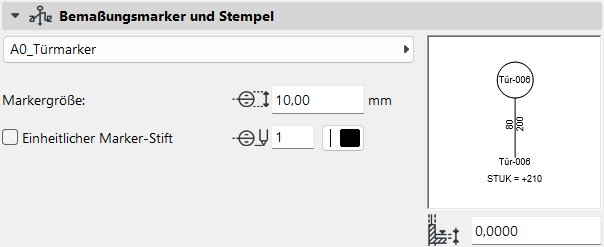

Auswahl im Register Bemaßungsmarker und Stempel:
Zunächst muss der A0_Türmarker im Register Bemaßungsmarker und Stempel ausgewählt werden.
Die Markergröße kann sowohl hier, als auch unter den Türmarker-Einstellungen definiert werden. Auch hier gilt, dass ein einheitlicher Marker-Stift alle im Einstellungsbereich definierten Text-Stifte überschreibt.

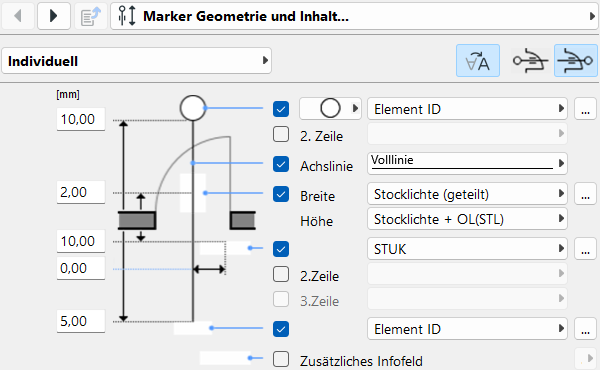

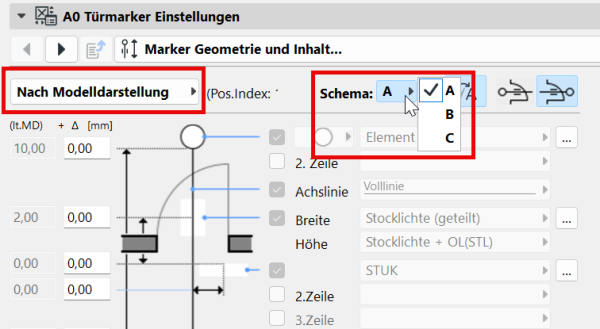

Marker Geometrie und Inhalt
Geometrie und Inhalt des A-NULL Türmarkers können flexibel gesteuert werden. Zunächst wird eine Komponente aktiviert, dann definiert.
Die Einstellungen können von der Modelldarstellung übernommen oder individuell vorgenommen werden.
Es können die folgenden Einstellungen getroffen werden:
Geometrie:
- Markerform
- Textausrichtung (immer lesbar)
- Markerausrichtung
Inhalt:
- Inhalt Markerkopf – 1 bis 2 Zeilen
- Linientyp Achslinie
- Breite
- Höhe
- 1-3 Zeilen, z. B. für RPH, FPH und STUK
- Text gegenüber Markerkopf
- zusätzliches Infofeld
Über die
-Schaltfläche kann jeweils in den zugehörigen Einstellungsbereich gewechselt werden – mehr zu den jeweiligen Optionen in den zugehörigen Unterpunkten.

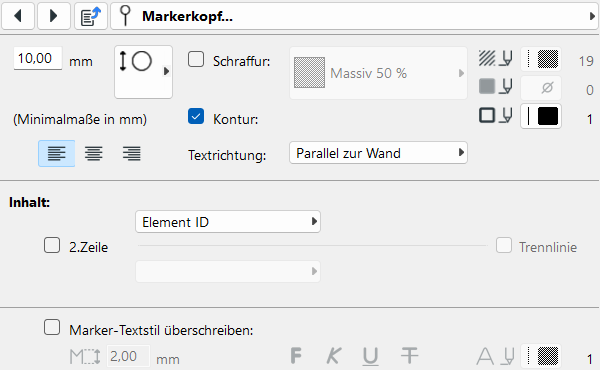

Markerkopf
Für den Markerkopf gibt es neben Größe und Form noch zahlreiche weitere Einstellungen bezüglich Schraffur, Kontur und Textrichtung.
Neben Linksbündig, zentriert und rechtsbündig steht hier auch die Textrichtung in Bezug auf die Wand mit den folgenden Optionen zur Verfügung:
Zudem ist der Inhalt hier ebenso bearbeitet werden, mit dem Zusatz, dass bei Verwendung einer 2. Zeile dazwischen auch eine Trennlinie aktiviert werden kann.
Marker-Textstil überschreiben:
Bei Abweichungen zum allgemeinen Marker-Textstil kann zudem eine individuelle Überschreibung aktiviert werden.

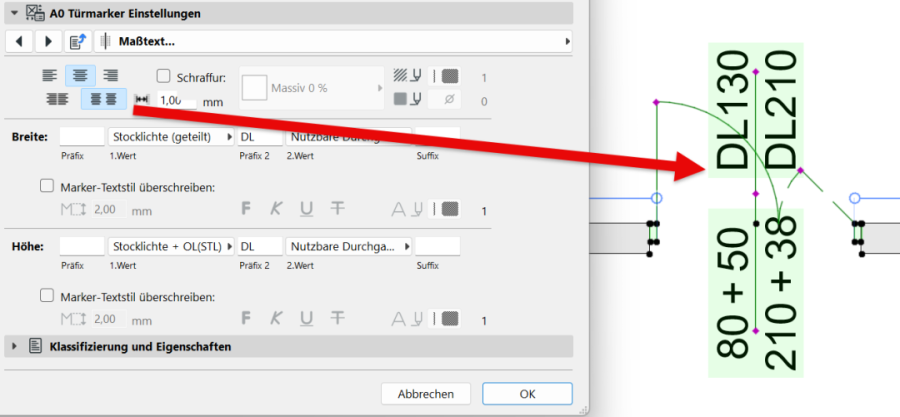

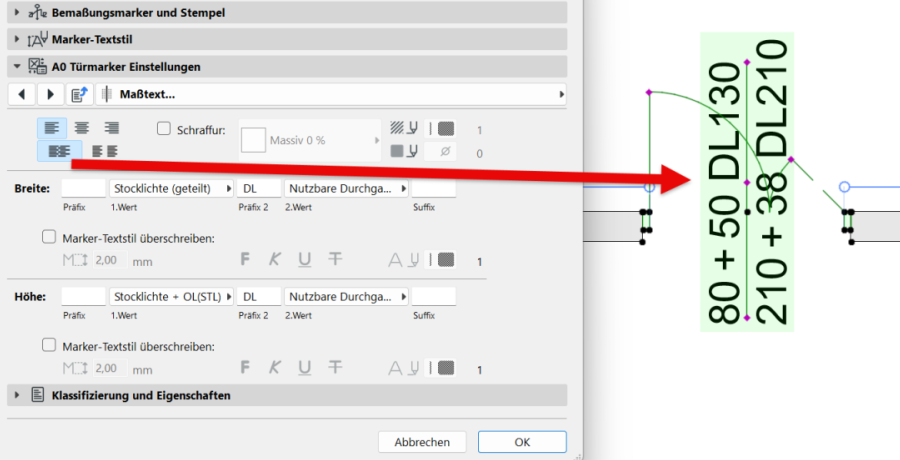

Maßtext
Hier lassen sich die Angaben zu Breite und Höhe konkretisieren. Neben Formatoptionen wie Textausrichtung und Hintergrundschraffur ist eine Angabe von Präfix, Suffix sowie optional ein 2. Wert möglich. Sofern dieser aktiviert ist, steht dafür ein Interfix zur Verfügung.
Breite:

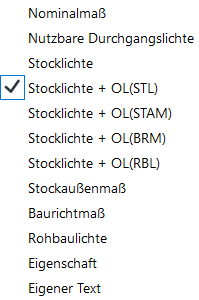

Höhe:
Marker-Textstil überschreiben:
Bei beiden Werten kann unabhängig voneinander der Marker-Textstil überschrieben werden.

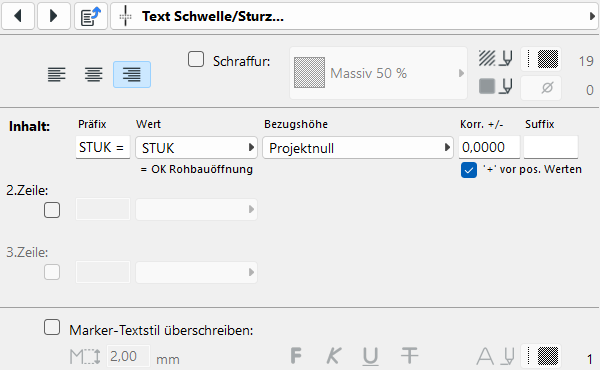

Text Schwelle/Sturz
Für die Werte von Schwelle/Sturz wie FPH, RPH und STUK können unterschiedliche Präfixe und Suffixe vergeben werden. Der Wert kann aus einer Optionenliste ausgewählt werden.
Wert:
Je nach Wert wird darunter angezeigt, um welchen Parameter es sich handelt. Brandschutz-, Schallschutz- und Einbruchschutzqualifikation stammen aus den A-NULL Tür-Einstellungen. Bei Verwendung des A-NULL Türmarkers mit einer Standard-Tür steht an dieser Stelle statt Einbruchschutzqualifikation der Wert Wärmedurchgangskoeffizient zur Verfügung. Bei Verwendung der Brandschutzeigenschaften kann auch der Brandschutzausdruck über eine Eigenschaft angezeigt werden.
Hinweis: Ein Vorteil der eingebauten Brandschutzqualifikation als Bibliothekselementparameter ist die automatische Formatierung mit tlw. tiefgestellten Zeichen.

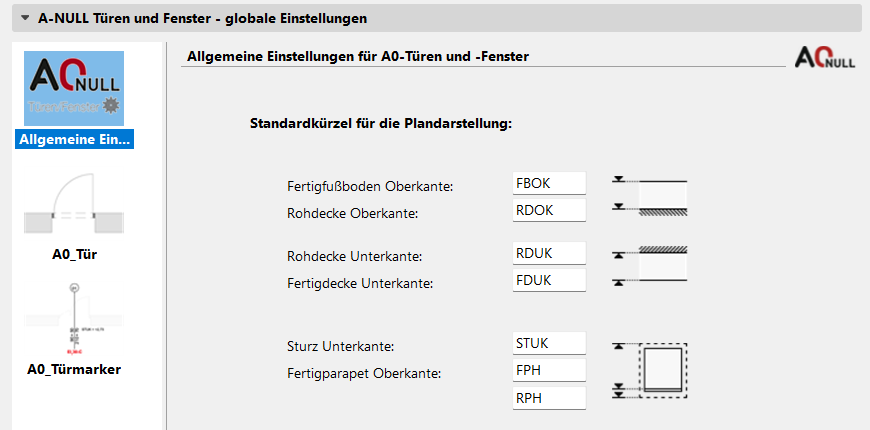

Bezugshöhe:
Es stehen unterschiedliche Bezugshöhen zur Auswahl.
+/- Fußbodenst. bedeutet, dass der Wert für die Fußbodenstärke aus dem Register Bemaßungsmarker und Stempel berücksichtigt wird.
FBOK und RDOK ermöglichen eine Verknüpfung auf eine beliebige Decke über einen Befehl in den A-NULL Tools.
Mehr dazu unter Verknüpfte Deckenhöhen.
Korrektur +/-:
Bei Bedarf kann das Ergebnis über einen Korrekturwert beeinflusst werden.
Ein positiver Wert kann mit einem + ergänzt werden.
Marker-Textstil überschreiben:
Sämtliche Werte lassen sich gemeinsam überschreiben.

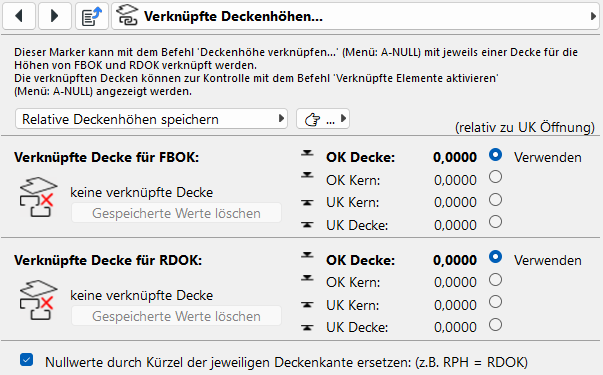

Verknüpfte Deckenhöhen
Der A-NULL Türmarker kann mit jeweils einer Decke für die Höhen von FBOK und RDOK verknüpft werden. Dazu kann je eine Verknüpfung hergestellt werden. In den Einstellungen kann die Referenz bei mehrschichtigen Elementen zudem auf den Kern gesetzt werden.
Optional können Nullwerte durch Kürzel der jeweiligen Deckenkante ersetzt werden (z. B. RPH = RDOK)
Der Befehl Deckenhöhen verknüpfen steht im Menü unter A-NULL bei den A-NULL Tools zur Verfügung.
Zuvor müssen die Tür und die gewünschte Decke gemeinsam aktiviert werden.
Weitere Befehle betreffen die Aufhebung einer Deckenhöhenverknüpfung sowie die Aktivierung von verknüpften Elementen.

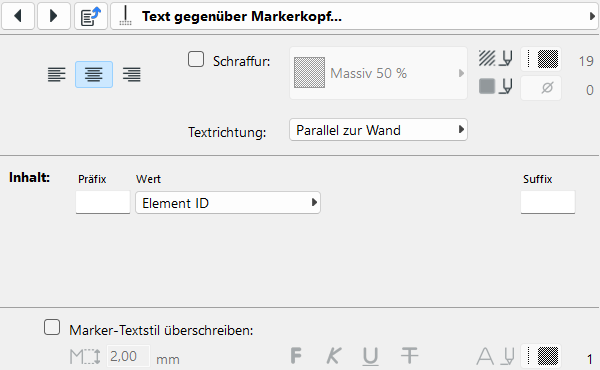

Text gegenüber Markerkopf
Auf der gegenüberliegenden Seite des Markerkopfs kann optional ein eigener Text definiert werden.
Zusätzliches Infofeld
Sofern unter Marker Geometrie und Inhalt aktiviert, kann ein individuell definierbares Infofeld mit Werten aus Eigenschaften oder eigenen Texten platziert werden.
Position:
Bei Bedarf kann die Postion über einen Abstand zu Wand und Markerlinie bestimmt oder grafisch über einen Hotspot verschoben werden.
Inhalt:
Über die +/- -Schaltflächen können die Inhalte beliebig zusammengestellt werden.
Die Reihenfolge kann im Nachhinein über die Pfeil-Schaltflächen angepasst werden.
Die Auswahl im Bereich Inhalt kann rechts daneben bearbeitet werden.
Das Infofeld verfügt optional über eine Hintergrundschraffur sowie Kontur, welche für jedes Feld separat definiert werden können. Leere Felder können über eine Option ausgelassen werden, um eine Lücke zu vermeiden.
Beispiel:
Über die
-Schaltfläche kann nach dem Wert eine neue Zeile begonnen werden – dadurch lassen sich mehrere Werte in einer Zeile kombinieren.

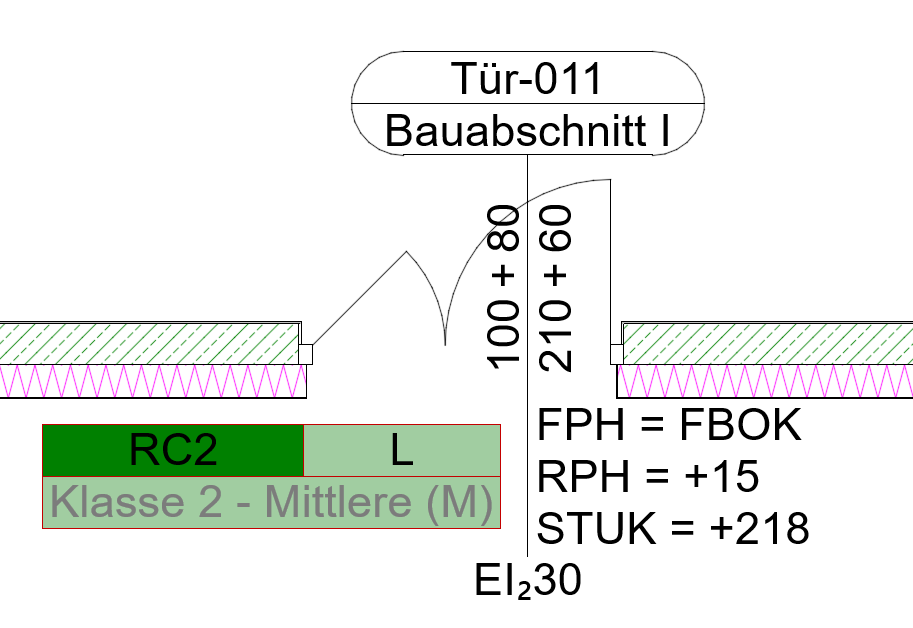

Ergebnis:

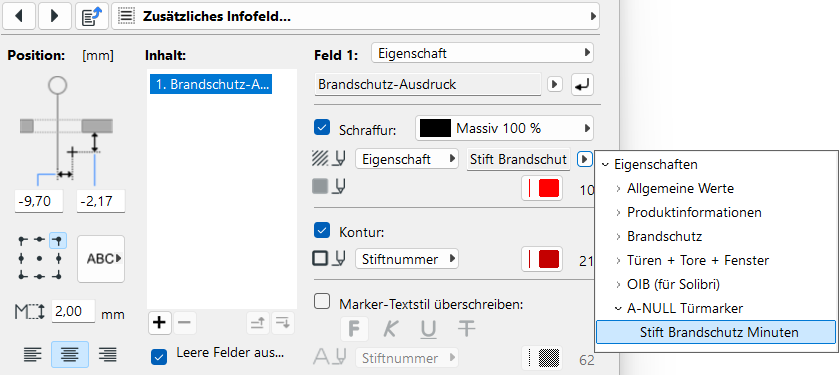

Hintergrundschraffur-, Kontur- und Textstift abhängig von Eigenschaft:
Neben der direkten Eingabe einer Stiftnummer ist es auch möglich, den Stift an einen Wert einer Eigenschaft zu knüpfen. Voraussetzung ist eine eigene berechnete Eigenschaft, welche alle benötigen Werte inkl. Stiftzuweisung beinhaltet.

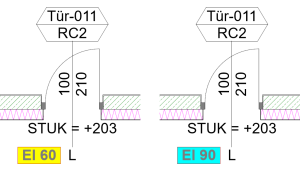

Beispiel: Automatische Einfärbung des Brandschutzausdrucks abhängig von den Brandschutzminuten
Einstellungen:

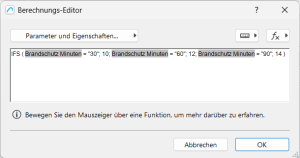

Berechnete Eigenschaft mit Datentyp Zahl/Ganzzahl:
Marker-Textstil überschreiben:
Der Marker-Textstil kann für das Infofeld ebenso je Feld individuell überschreiben werden.

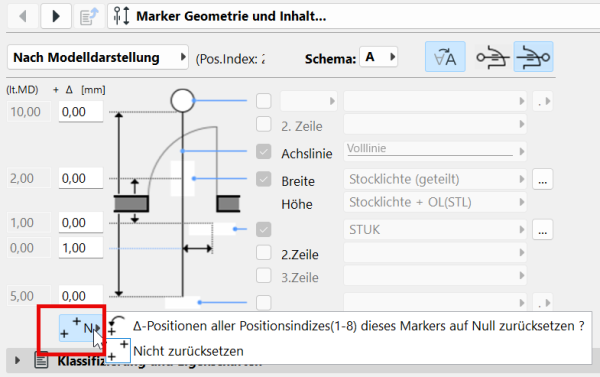

Grafische Bearbeitung der Text-Positionen
Die Text-Position der einzelnen Inhalte kann nummerisch im Einstellungsdialog und grafisch über die Bearbeitung der Hotspots erfolgen.

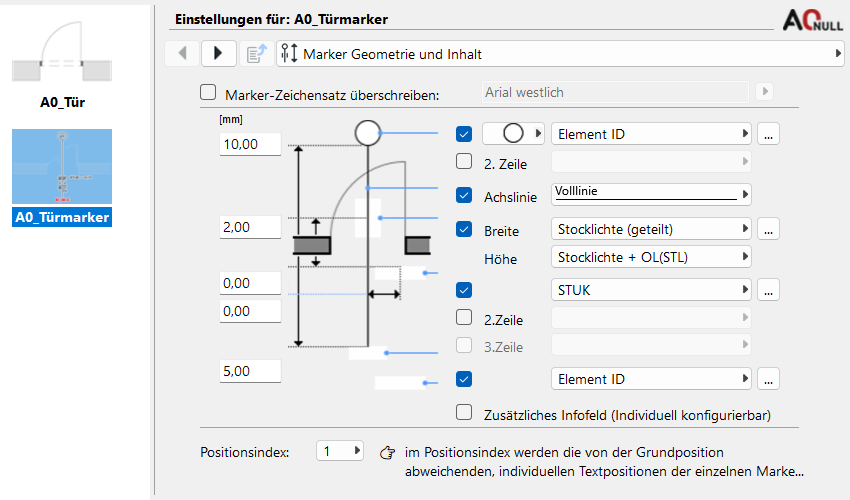

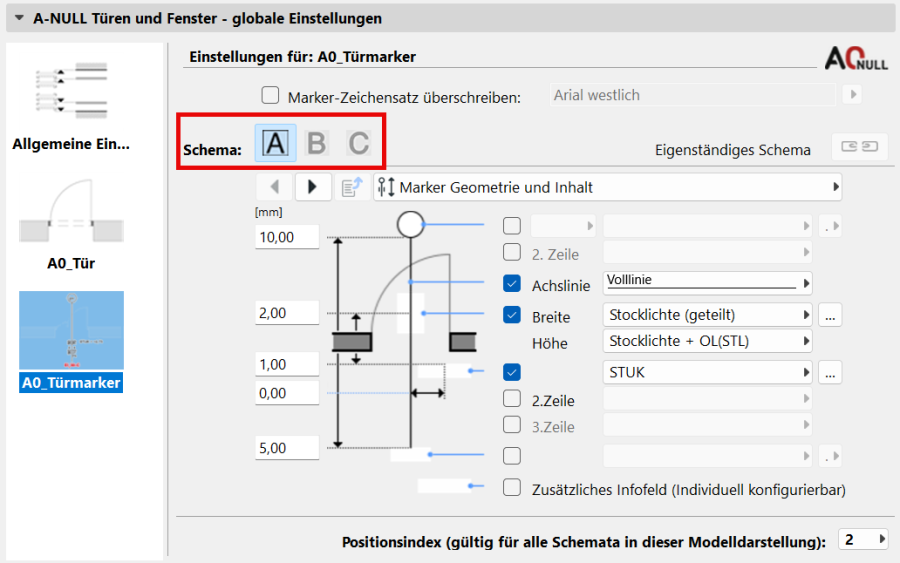

Modelldarstellung
Sämtliche Einstellungen können auch in der Modelldarstellung getroffen und in unterschiedlichen Kombinationen abgespeichert werden.
Tipp: Änderungen, die über mehrere Kombinationen hinweg angepasst werden sollen, können nach einer Mehrfachauswahl der gewünschten Kombinationen auf der linken Seite gemeinsam vorgenommen werden.

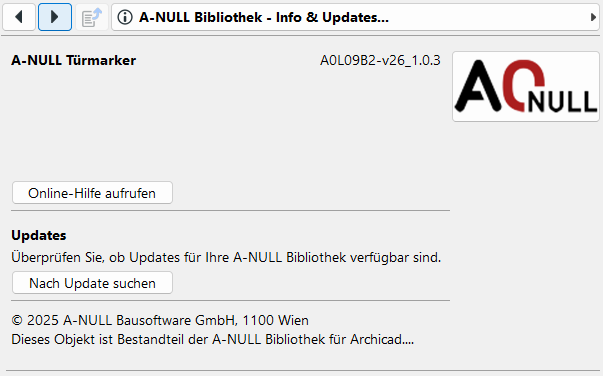

A-NULL Bibliothek – Infos & Updates
Über den Punkt A-NULL Bibliothek – Infos und Updates lässt sich die Version der A-NULL Bibliothek auslesen.
Die Schaltfläche Online-Hilfe aufrufen führt zum jeweiligen Hilfeeintrag. Nach Updates kann automatisch mittel Nach Update suchen -Schaltfläche gesucht werden. Es öffnet sich ein Browserfenster mit der Info, ob eine neuere Version zur Verfügung steht oder der aktuelle Stand bereits in Verwendung ist.

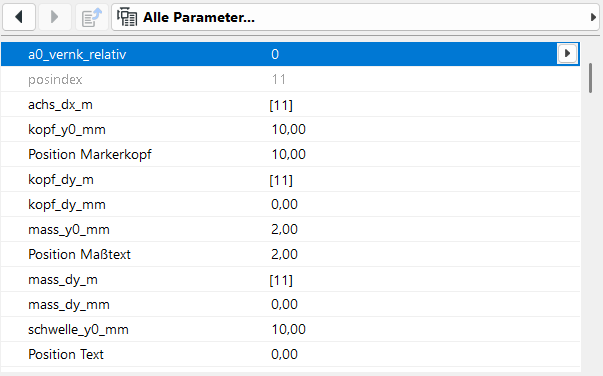

Alle Parameter
Unter dem Punkt Alle Parameter werden alle Einstellungen des A-NULL Türmarkers aufgelistet.
Somit kann auf einen Blick nachvollzogen werden, welche Einstellungen definiert wurden. Ein Anpassen sämtlicher Werte ist ebenfalls möglich.
