A0_Wandoberflächen-Legende
Mit dem Objekt Wandoberflächenlegende kann gleichzeitig eine Legende für Wandoberflächen dargestellt werden, sowie eine Bezeichnung und eine Farbe für die Wandoberflächenetiketten definiert werden. Das ist vor allem dann praktisch, wenn sich die Oberflächenfarben nicht unterscheiden, aber unterschiedliche Beschriftungen und Darstellungsfarben im Plan notwendig sind.

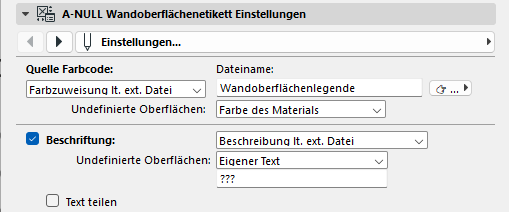

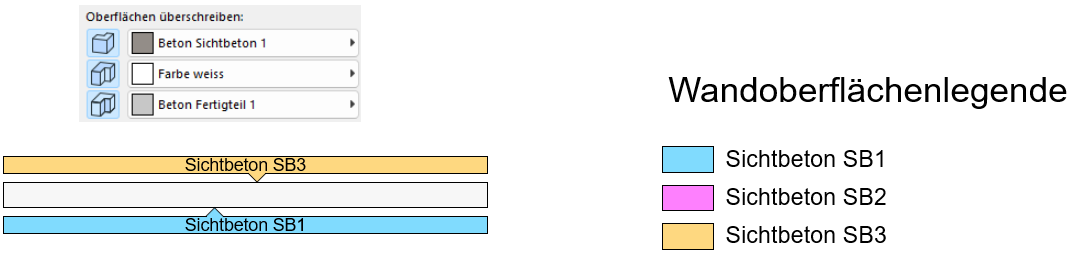

In diesem Beispiel werden bei der Wand die Oberflächenmaterialien Beton Sichtbeton 1 und Beton Fertigteil 1 verwendet. Statt die Farbe des Oberflächenmaterials darzustellen, wurde beim Etikett die Farbzuweisung und die Beschriftung laut einer externen Datei gewählt.
Bei der Oberflächenlegende wurden die Einträge für die Oberflächenmaterialien folgendermaßen hinzugefügt:
Einstellungen

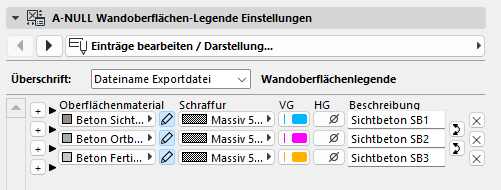

Einträge bearbeiten / Darstellung
Mit dem + Icon auf der linken Seite kann ein Eintrag hinzugefügt werden, mit dem X Icon wird ein Eintrag gelöscht.
Zuerst wird das gewünschte Oberflächenmaterial gewählt. Mit dem Stift-Icon kann gewählt werden, ob die Darstellung der Oberflächenfarbe überschrieben werden soll. Ist der Stift auf inaktiv gesetzt, so wird eine massive Schraffur des mit dem passendsten Stift des RGB-Wertes des Oberflächenmaterials verwendet. Ist der Stift aktiv, so kann eine Schraffur und Vorder- sowie Hintergrundstift gewählt werden.
Unter Beschreibung kann eine alternative Bezeichnung des Oberflächenmaterials eingetragen werden.
Das Icon mit den beiden gebogenen Pfeilen tauscht die Reihenfolge der beiden Einträge.

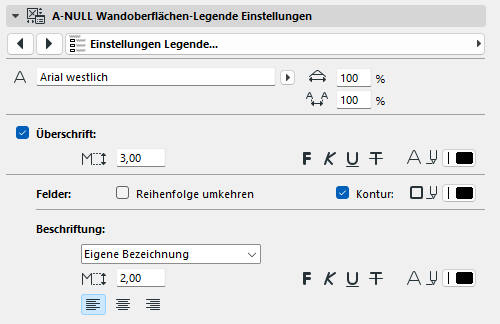

Einstellungen der Legende
Hier kann die Darstellung der Legende definiert werden.
Import und Export
Die Tabelle des Objekts kann aus einer Tabtext-Datei aus der Bibliothek importiert werden, bzw. in die eingebettete Bibliothek exportiert werden. Dies ist mit der Funktion Tabelle aus Objekt exportieren aus dem A-NULL Add-On möglich.
Die Verwendung ist analog zu den Im- und Export-Funktionen der Rechentabelle.
Siehe dazu A0_Rechentabelle: Hilfe | A-NULL Bausoftware
Mehr dazu
Ergänzend findest du hier die Aufzeichnung unserer Präsentation beim ZIP zum Wandoberflächenetikett:
