A0_Wandoberflächenetikett

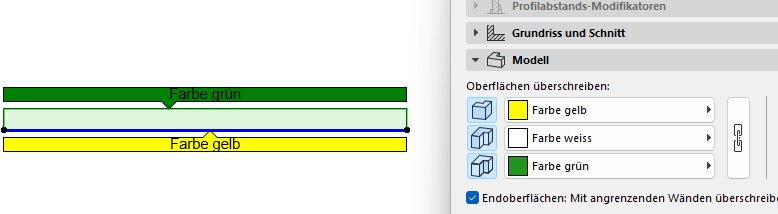

Das Etikett dient zur Darstellung und Beschriftung von Wandoberflächen im Plan. Die Besonderheit des Etiketts ist, dass es sich automatisch an die Wandlänge anpasst und die Farbe des Oberflächenmaterials im Grundriss anzeigen kann.
Alternativ kann eine Stiftfarbe zur Darstellung verwendet werden, oder eine Datei als Farbzuweisung (siehe A0_Wandoberflächenlegende).

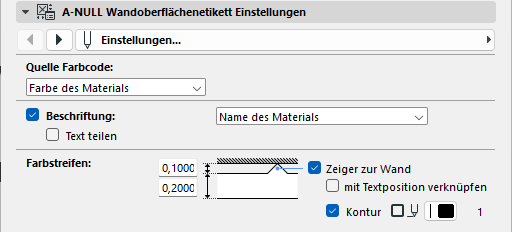

Einstellungen
Quelle des Farbcodes
Hier kann gewählt werden, ob die Oberflächenfarbe des Materials (Hinweis: es wir der passendste Stift zur RGB-Farbe des Materials gesucht), die Farbzuweisung laut einer externen Datei oder eine eigene Farbe dargestellt werden soll.
Beschriftung
Als Beschriftung kann der Name des Oberflächenmaterials, der Text aus einer externen Datei oder ein eigener Text verwendet werden. Auf Wunsch kann auch nur ein Teilstück vor oder nach einem gewählten Trennzeichen angezeigt werden.
Farbstreifen
Hier kann der Abstand und die Dicke des Farbstreifens definiert werden. Wenn gewünscht, kann ein Zeiger (Dreiecksform) zur Wand angezeigt werden. Dieser Zeiger kann unabhängig vom Text platziert und verschoben werden, oder mit der Textposition verknüpft werden.
Einsetzen des Etiketts
Um das Etikett zu platzieren, wird die gewünschte Wandseite angeklickt. An der angeklickten Stelle wird der Zeiger platziert.
Grafische Bearbeitung
Das Etikett kann mit den folgenden Punkten bearbeitet werden:

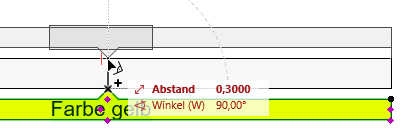

Soll das Etikett die andere Wandseite anzeigen, so kann der Zeiger einfach auf die andere Seite verschoben werden:
Wichtig: Der Zeiger muss die Wandseite berühren, sonst wird statt des Etiketts ein dicker schwarzer Ring angezeigt:
Mehr dazu
Ergänzend findest du hier die Aufzeichnung unserer Präsentation beim ZIP zum Wandoberflächenetikett:
